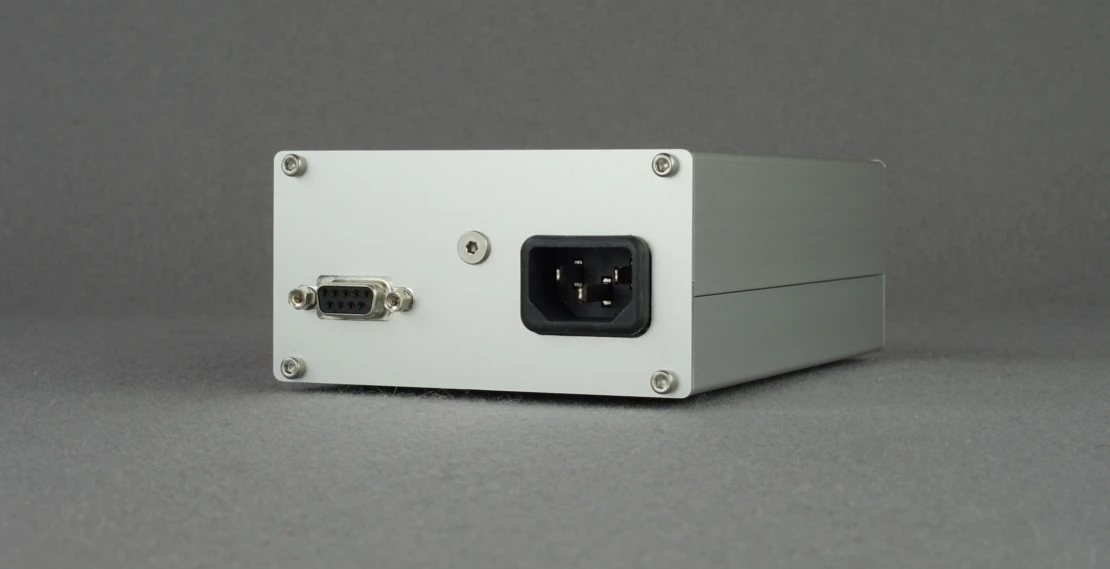

ECO-PSU
Das Netzteil für die Modrow-Audiogeräte-Serie
Merkmale
Das Netzteil hat zur optimalen Klangentfaltung eine Netzphasenerkennung –
die Modrow-Audiokomponenten schalten nur ein, wenn der Netzstecker richtig gepolt in der Steckdose steckt.
Die hochkonstante und rauscharme Spannungsaufbereitung mit einer Störspannung von < 0,9 µVrms (Messgrenze vom Audio Analyzer mit Low Pass Filter 22kHz) befindet sich im HPA. Störeinstrahlungen und Verluste über das Verbindungskabel werden so effizient vermieden.
Nähere Informationen zu den Eigenschaften der Spannungsaufbereitung im Datenblatt der Universal-PSU.
Das Netzteil erfüllt ohne Schaltnetzteiltechnologie weltweit alle ECO Normen.
Ausstattung
- Langlebiges mikroprozessorgesteuertes analoges Transformator-Netzteil
- Vakuumvergossene Flachtransformatoren mit Zweikammerwicklung zur Unterdrückung von Netzstörungen
- Getrennte Transformatoren für die Analogstufen und die Steuerung
- Zusätzlich integriertes Netz-Entstörfilter
- Automatische Stand-By-Abschaltung abschaltbar
- Steuerung über die Modrow-Audiokomponenten
- Gleichrichtung über ultraschnelle Schottky-Schaltdioden
- High-Grade Kondensatoren
- Optimierter Schaltungsaufbau ohne störende Verkabelung
- Im Timer-Mode schalten die Modrow-Audiokomponenten über eine Zeitschaltuhr oder einen Hauptschalter automatisch ein
Technische Daten
Netzanschluss 230 Vac oder 115 Vac, 50 - 60 Hz
Ausgangsspannung 1,5 Hz bis 1200 kHz
Maximale Leistungsaufnahme 32 W
Leistungsaufnahme im Stand-by-Betrieb < 0,3 W
Ausgangsspannung für die Analogstufen ±25 Vdc @ 470 mA
Ausgangsspannung für die Steuerung 5 Vdc
Breite x Höhe x Tiefe 105 x 58,3 x 172 mm
Gewicht 1,2 kg
